概述

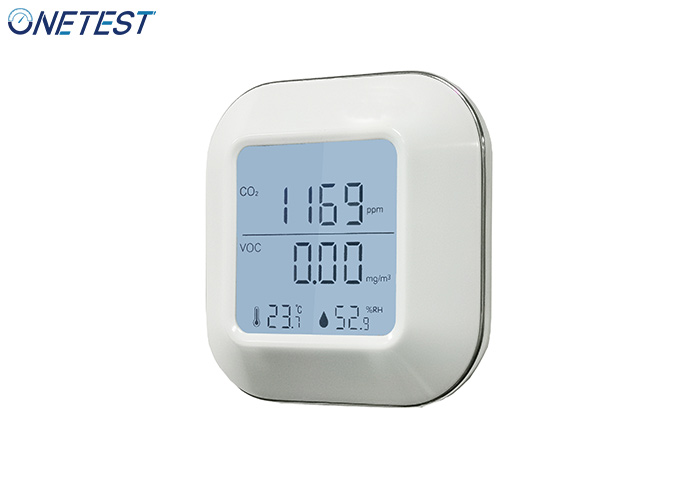

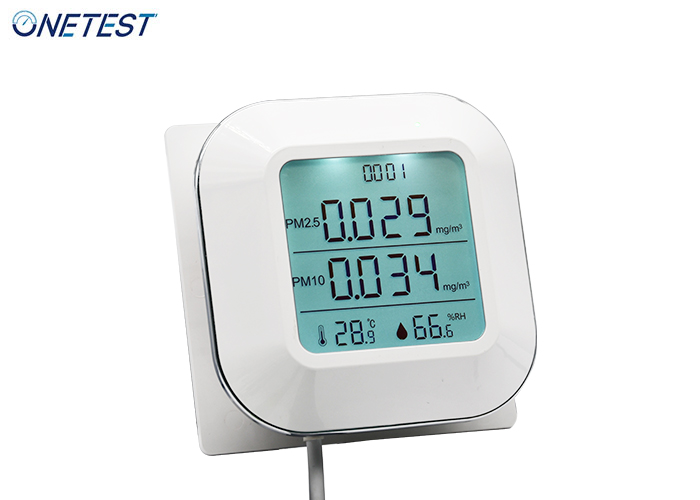

AQM80室内空气质量监测仪是一款多参数空气质量在线监测仪,设备最多可同时检测环境中的PM1.0、PM2.5、PM10、二氧化碳(CO2)、温度、湿度、甲醛、TVOC等诸多参数。

仪表采用原装高精度传感器及运算芯片,具有高精度、高分辨率、稳定性强等特性。设备具有一个大显示屏和数据输出功能。其中有线输出方式为RS485输出,可选多种无线输出方式。


产品特点

Ø 大屏幕LCD显示上;

Ø 有线输出:RS485工业级信号输出;

Ø 无线输出:Lora、NB、4G、WIFI、蓝牙、ZIGBEE(订购时说明,选其一)

Ø 通信稳定可靠,宽范围电源供电DC5V或DC12-24V(订购时说明);

Ø 完善的防接反、过压、过流和抗干扰保护能力;

Ø 精心电路软硬件设计,故障率低,稳定时间短;

Ø 原装高精度传感器及专业级的信号处理芯片,保证传感器数据精度;

Ø 多方位空气动力学透气通孔,空气流动充分均匀,无须考虑安装方向;

Ø 可测量环境参数覆盖范围广,能满足各种检测环境需求;

Ø 可根据客户要求定制测量参数,参数组合灵活方便;

检测报告
技术指标

技术指标

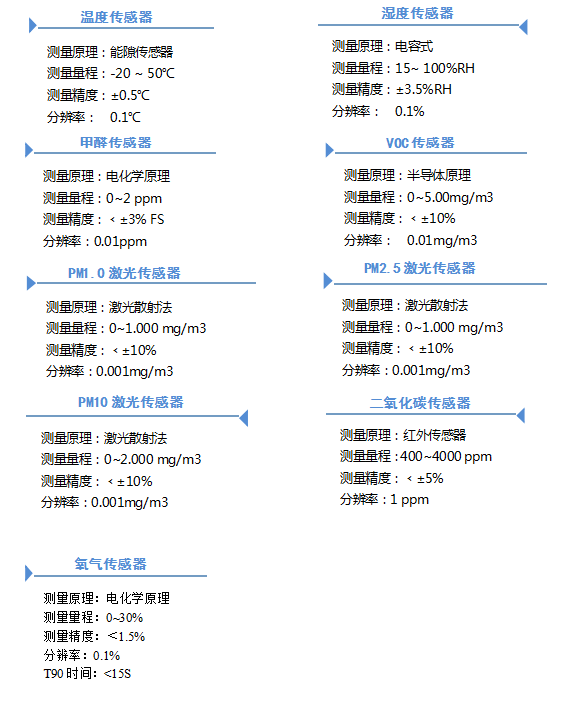

传感器量程参数介绍(以下量程参数可根据使用环境改选,请在订货时确认)

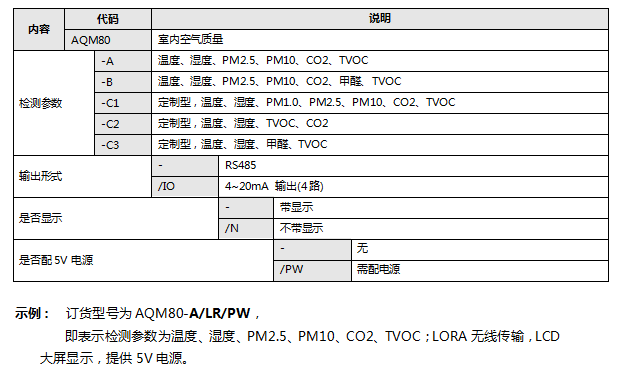

AQM80室内空气质量监测仪传感器选型表(客户订货时,请务必参考下表选型)


外形尺寸(单位:mm)


安装:

1、首先在墙面用自攻螺丝安装设备底盘,如图3;

2、客户根据接线需求,确定进线方向,在挂板相应位置去除遮挡物,如图4;

3.按照接线定义将导线接在接线端子上,然后将接好的端子插入设备后部相应位置,如图5

4.线路连接好后,按照图6所示,将设备安装在底盘上即可。

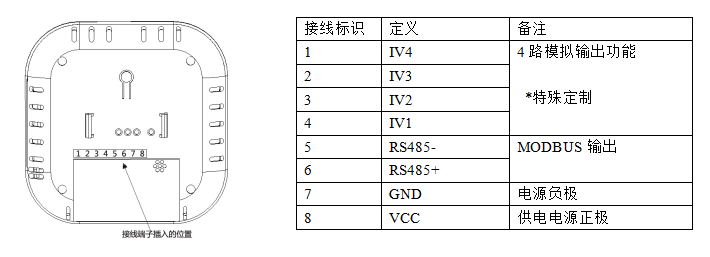

5.接线定义


注意事项

1、不要将变送器接于电压高于24VDC的地方;

2、请参考用户手册中产品外型和尺寸图安装设备;

3、将变送器安装在需要检测的位置,应远离发热体或蒸汽源头,防止阳光直射;

4、电路接线时,把电线与接线端子连接,确保接线正确牢固;

5、尽量远离大功率干扰设备,以免造成测量不准确,如变送器,电机等;

6、避免在易于传热且会直接造成与待测区域产生温差的地带安装,否则会造成温湿度测量不准确。

7、使用无线传输功能的产品时,需要注意受墙体等阻挡,无线传输距离可能会受到影响,此时可以适当调整安装位置和安装角度,以便获取最佳传输效果;

8、RS485通讯线需要屏蔽双绞线,必要时需要2个250Ω终端匹配电阻。
